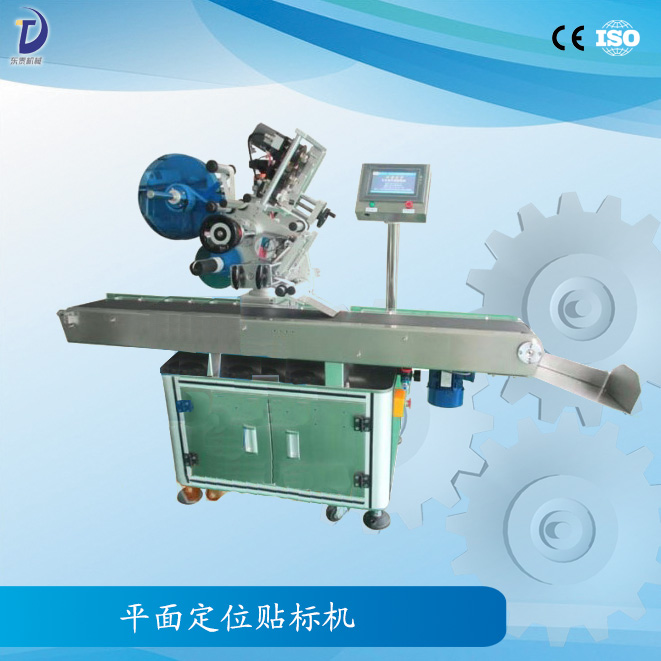

平面定位贴标机


产品名称:平面定位贴标机

平面定位贴标机简介:

本平面定位贴标机是东泰为达到合理、美观的贴标效果而设计,汇集了当今众多先科技技术,微电脑自动控制、友好的界面触摸屏,贴标过程均自动化作业,操作简单、生产速度快、贴标位置统一、美观、整齐,主要适用于医药、食品、化妆品、文具等行业各种尺寸的产品平面自动贴标,可独立工作,也可配套打印机或喷码机完成生产线操作。

技术参数:
贴标速度:0~25米/分,可自由调整
贴标精度:+1mm
适用纸卷内径:Dia.75mm
大纸卷外径:Dia.370mm
适用电压:110V/220V,50/60HZ
标准标签高度:130mm以下
大标签高度:200mm
机械尺寸:长*宽*高  1400*700*1440mm
机械重量:65kg

适用范围:
1.适用标签:不干胶标签,不干胶膜,电子监管码,条形码等;
2.适用产品:要求在平面、大弧度面上贴附标签或膜的产品;
3.应用行业:广泛应用于食品、玩具、日化、电子、医药、五金、塑胶等行业;
4.应用实例:SD卡贴标,手机镜片贴膜,电子配件贴标,塑胶盒贴标等;

设备细节图:

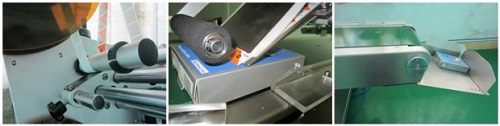

平面定位贴标机细节图

产品优点:

1.机械结构微型设计,占用空间少,设备移动和在流水线中安置方便;
2.采用产品导向间隙消除机构和标签防走偏机构,贴标定位精度高达±1mm;
3.贴标稳定性好,贴标平整、不起皱、无气泡,可满足大部分产品平面和大弧度面上有要求的贴标;
4.机械调整部分结构化组合和标签卷绕的巧妙设计,贴标位置自由度微调方便(调整后可固定),使不同产品之间的转换和标签卷绕变得简单、省时;
5.具备无物不贴标,无标自动校正和自动检测功能;
6.设备主要材料采用不锈钢和高级铝合金,整体结构牢固,美观大方;
7.采用标准PLC+触摸屏+伺服电机+标准传感器电控系统控制,安全系数高,人机交互界面全中文注释和完善的故障处理提示功能、操作教导功能;使用方便,维护简单;
8.完善的设备配套资料(包括设备结构,原理,操作,保养,维修,升级等说明资料),给设备正常运作提供充分保障;
9.具有故障报警功能,生产计数功能,省电功能(设定时间内无贴标时,设备自动转到省电待机状态),生产数设定提示功能,参数设置保护功能(参数设置分权限管理);
10.可选配功能:
  ①热打码/喷码功能
  ②自动上料功能(结合产品考虑)
  ③自动收料功能(结合产品考虑)
  ④增加贴标装置
  ⑤其他功能(按客户要求订做)

设备正视图:

贴标机的机械结构和各部分功能,如下图标注所示:

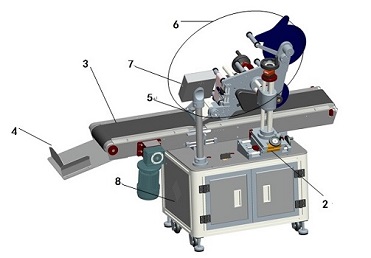

平面贴标机正视图

序号 机构名称 机构说明
1 分料机构 用于将层叠的产品分离成单张
2 总开关 整台机器的总电源开关
3 输送机构 将产品输送到贴标位置,贴标后,输送到收料机构
4 收料机构 承接完成贴标输送过来的产品
5 覆标机构 将贴附在产品上的标签压紧
6 贴标头 贴标的核心部件,实现贴标功能
7 触摸屏 人机对话窗口,进行各种参数调节
8 电箱 贴标机电气控制中心,排布各种控制器和PLC

局部视图:

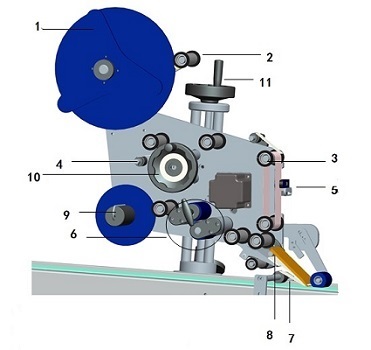

平面贴标机局部视图

序号 机构名称 机构说明
1 料盘 用于装卷装标签
2 刹车 用于刹住标签,防止标签松开,保持标带的张力
3 滚筒 绕行标签,保证标签的张力
4 标签压紧装置 压紧标签,保证标签的张力
5 电眼架 安装测标电眼,前后移动电眼
6 牵引机构 牵引机构
7 剥标板 剥离标签
8 压标机构 用于压紧标签
9 收料机构 回收标签底纸
10 横向调整 调节整个贴表头的左右位置
11 纵向调整 用于将贴表头整体升降


客户案例:
平面贴标机案例定位贴标机案例平面定位贴标机贴标效果平面贴标机贴标效果
