卧式枕式包装机

2018-09-20 10:23 枕式包装机

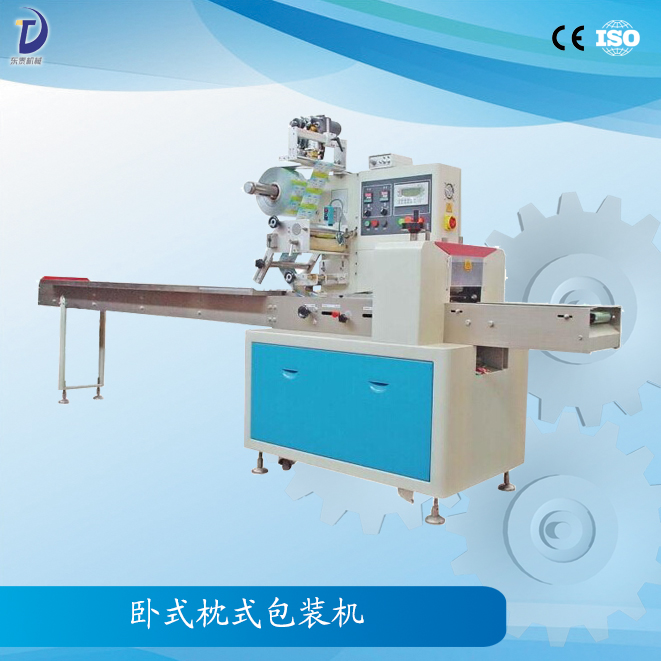

卧式枕式包装机

卧式枕式包装机简介:

产品名称:卧式枕式包装机
产品型号:DTW-320B/320D型
自动程度:全自动
包装材料:薄膜
适用行业:食品、医药、化工、日化等

产品介绍:卧式枕式包装机采用变频调速,微电脑控制器(WDK)控制系统,PlD数显智能型温控仪,光电检测双向追踪系统,小屏幂显示系统及电路保护系统来实现无级变速,自动跟踪切点,温度控制准确,包装精度高, 显示直观及安全保障。该枕式包装机的工作原理是包装卷膜通过包装膜驱动辊进入成形器后成形,被包装物由供料输送机送入成形器后,进行纵向封合和横向封切,再由排出输出机输出。

应用域:卧式枕式包装机适合于馍片、饼干、方便面、冰糕、巧克力、肥皂等几何状物品的内外包装,广泛应用于食品、化工、日用品、医药及其他行业。

卧式枕式包装机技术参数:

机型:DTW-320B  DTW-320D
薄膜宽度:Max.320mm
制袋长度:65-190或120-280mm  90-220或150-330mm
制袋宽度:50-150mm
产品高度:40mm   55mm
膜卷直径:320mm
包装速度:40-230bag/min
电源规格:220V50/60HZ 2.6KW
机器尺寸:(l)3770×(W)720×(H)1450mm
机器质量:900kg
备注:可加充气装置

设备运行原理

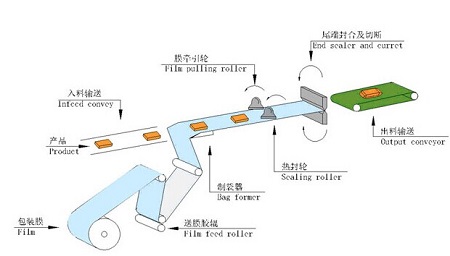

卧式枕式包装机运行原理

卧式枕式包装机性能特点与优势:

设备结构特点

1、先进的双变频设计、袋长控制快捷方便,一步到位,省时省膜。
2、整机设计合理、性能稳定、PLC全电脑控制、操作简单。故障自行诊断功能,故障显示一目了然。
3、高精密度光电跟踪系统,数字化输入封切位置准确。定位停机功能,不粘刀、不浪费卷膜。
4、全电脑控制、变频调速、高感光眼跟踪、各封口温度独立控制,适合多种包装材料;
5、机械结构简单,维修方便;整机运转平稳,磨损少,寿命长。

设备性能优势

1. 双变频、步进、伺服、控制系统可供选择,袋长即设即切,无需调节空走,一步到位,省时省膜。
2. 人机界面,参数设定方便快捷。
3. 故障自诊断功能,故障显示一目了然。
4. 高感度光电眼色标跟踪,数字化输入封切位置,使封切位置更加准确。
5. 温度独立PID控制,更好适合各种包装材质。
6. 定位停机功能,不粘刀,不浪费包装膜。
7. 传动系统简洁,工作更可靠,维护保养更方便。
8. 所有控制由软件实现,方便功能调整和技术升级,永不落后。
9. 该机控制系统可另外根据客户需要选择PLC控制系统,触摸屏界面。

设备细节展示
卧式枕式包装机细节卧式枕式包装机不锈钢装置卧式枕式包装机走纸装置

卧式枕式包装机调节与使用:

设备温控表的调整

1、温控表的内部参数在出厂时已经调整好,用户切不可随意更改其内部设定,否则会导致温控表不能正常工作;
2、温控表显示区中,红色数字表示设定温度值,绿色数字表示当前温度值。
3、按▲键,增加数值;按  键,减少数值。
4、具体操作方法请参考所附的“温控表说明书”。

设备光电开关的调整

1、使光电开关的光电头与包装膜表面垂直且距包装膜约5~10mm左右的位置;
2、将光电头对准包装膜的空白处,使光电开关上的绿色指示灯和红色指示灯均亮;
3、将光电头对准包装膜的色标,调节光电开关上的“灵敏度旋钮”,使其红色指示灯灭,绿色指示灯仍亮,则表示正常。若红色指示灯仍亮,则继续调整该旋钮(可以同时调整光电开关与包装膜之间的距离),直至调好为止。

设备生产环境

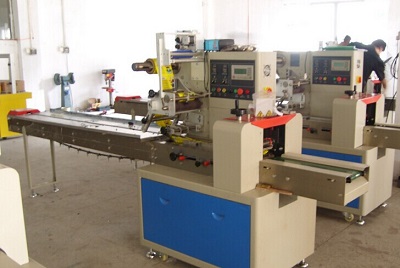

东泰机械生产车间

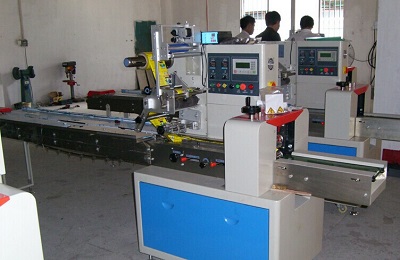

东泰机械生产环境

卧式枕式包装机维护保养:

1.新机器虽在制造厂已做试车和跑合,但用户启用后也应在中速(约40包/分)跑合24小时后再高速运转;
2.新机器运转一个月后,操作人员应对传动链条、传动带进行调整。以后每运行两个月调整一次;
3.横封主从动齿轮应每运转两个月左右加注润滑脂一次.
4.纵封盖板内每礼拜清理两次,同时给纵封滑座加润滑油;
5.齿链式无级变速箱的齿链张紧调整及使用方法请参见无级变速箱使用说明书;
6.操作人员应定期检查紧固部件有无松动,润滑齿轮、齿条、链轮、链条及丝杆等部件;
7.应经常清洗、擦拭机器罩盖、工作台面等外表面,保持机器干净

卧式枕式包装机应用效果:

方便面枕式包装样品巧克力枕式包装样品
工业耳塞枕式包装效果香皂枕式包装案例
