蠕动泵式半自动液体灌装机

2018-09-20 10:32 液体灌装机

蠕动泵式半自动液体灌装机

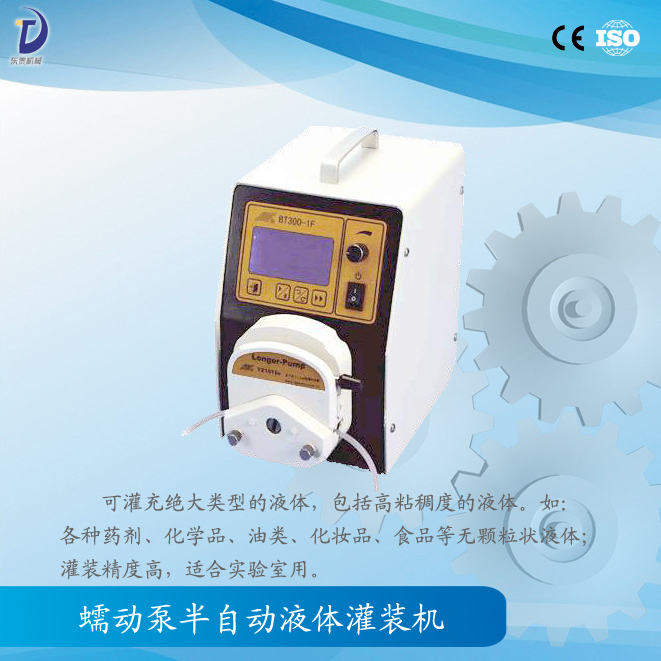

蠕动泵式半自动液体灌装机  BT300-1F 型

主要用途

蠕动泵式半自动液体灌装机可灌充绝大类型的液体,包括高粘稠度的液体。如:各种药剂、化学品、油类、化妆品、食品等无颗粒状液体;灌装精度高,适合实验室用。


蠕动泵半自动液体灌装机适合产品


技术参数 :

  转速范围:1~300rpm,正反转可逆
调速方式:旋转编码器连续调节
显示方式:128*64型图形点阵液晶显示,可在流量显示与转速显示两种方式之间切换
分配次数:1~999次
分配液量:0.1ml~99.9L
时间间隔:1~999秒
回吸角度:0~360°(18°步进)
通讯接口:RS485
外控接口:启停控制、方向控制、速度控制  (0~5V、0~10V、4~20mA、0~10KHz可选)
适用电源:AC 220V±10%,50Hz/60Hz(标配)  AC 110V±10%,50Hz/60Hz(选配)
消耗功率:<50 W
工作环境:温度0~40℃, 相对湿度 < 80%
防护等级:IP31
速度分辨率:1rpm
驱动器尺寸:(L×W×H) 202×160×239(mm)
驱动器重量:4.3kg

原理及特点:

  1、可安装三种泵头:YZ1515x、YZ2515x、YZ1515w
2、可设置分配的时间间隔,便于实现自动分配灌装
3、显示流量或转速
4、对设定的流量进行校正,从而获得精确的流量
5、具备通迅接口,可为用户提供通迅协议,也可按用户要求订制上位机软件

专用蠕动泵细节:



蠕动泵半自动液体灌装机细节

蠕动泵灌装机扩展性阅读:

☆.该蠕动泵灌装机由主传动系统、进瓶系统、泵头组及灌装分配组组成的灌装系统,供塞组及压塞组组成的带塞系统,电器控制系统所组成,结构新颖合理。
☆.泵源采用蠕动泵,充分利用蠕动泵的特点,结构简单,其泵体无接触药液的地方,因此无需对半自动液体灌装机的泵体进行清洗消毒。
该泵是由步进电机或者伺服电机驱动,PLC控制达到调整装量简便,只输入相应的数字即可,可实现在工作状态下随时调整,精度可达±2%
☆.整蠕动泵灌装机只用四个泵源,带动8针进行灌装(即每个泵头带动两针)大大简化机械结构,缩小整机体积,调整装量简便,拆卸清洗消毒简便。
☆.耗材少,只按时更换硅胶管即可,经济实用。
☆.整蠕动泵灌装机灌装原理:采用8等份拨瓶转鼓,使瓶子在运行中自动提升定位,,插入针头,8针匀速旋转跟踪灌装,采用一种巧妙的灌装分配系统,使每泵的两针交替灌装,这样实现了在运行当中灌装时间长,无间歇运动,运行平稳,可充分提高产量,尤其是灌15ml以上大剂量的更为突出,根据瓶子及装量在20ml以下高可达240~300瓶/分钟(变频调速)。
☆.该蠕动泵灌装机结构简单新颖,维修调整方便,运行平稳、噪音低、自动化程度高,有倒瓶停车控制、无瓶止灌控制、缺塞或缺盖报警并自动降速,当塞或盖供上以后,自动升速到设定范围。
